브레드보드에 회로 만들때.

브레드보드에 회로를 만들때는 다음의 두가지를 주의해야 합니다.



1. 전기가 부품을 통과하여 흐를 수 있도록 꼽아야 합니다.

2. 전기가 +에서 나와서 다시 -로 흘러들어갈 때 끊김이 없이 연결해야 합니다.



자세히 살펴보겠습니다.



1. 전기가 부품을 통과하여 흐를 수 있도록 꼽아야 합니다.



브레드보드는 점들이 세로로 철판으로 연결되어 있습니다. 왼쪽과 같이 꼽으면 전기가 부품을 통하여 흘러가게 됩니다.

만약 오른쪽과 같이 부품을 꼽으면 전기는 부품을 통과하여 흐르는 것이 아니라 점들이 세로로 철판으로 연결되어 있으므로 철판으로 전기가 흘러가게 됩니다.



2. 전기가 +에서 나와서 다시 -로 흘러들어갈 때 끊김이 없이 연결해야 합니다.

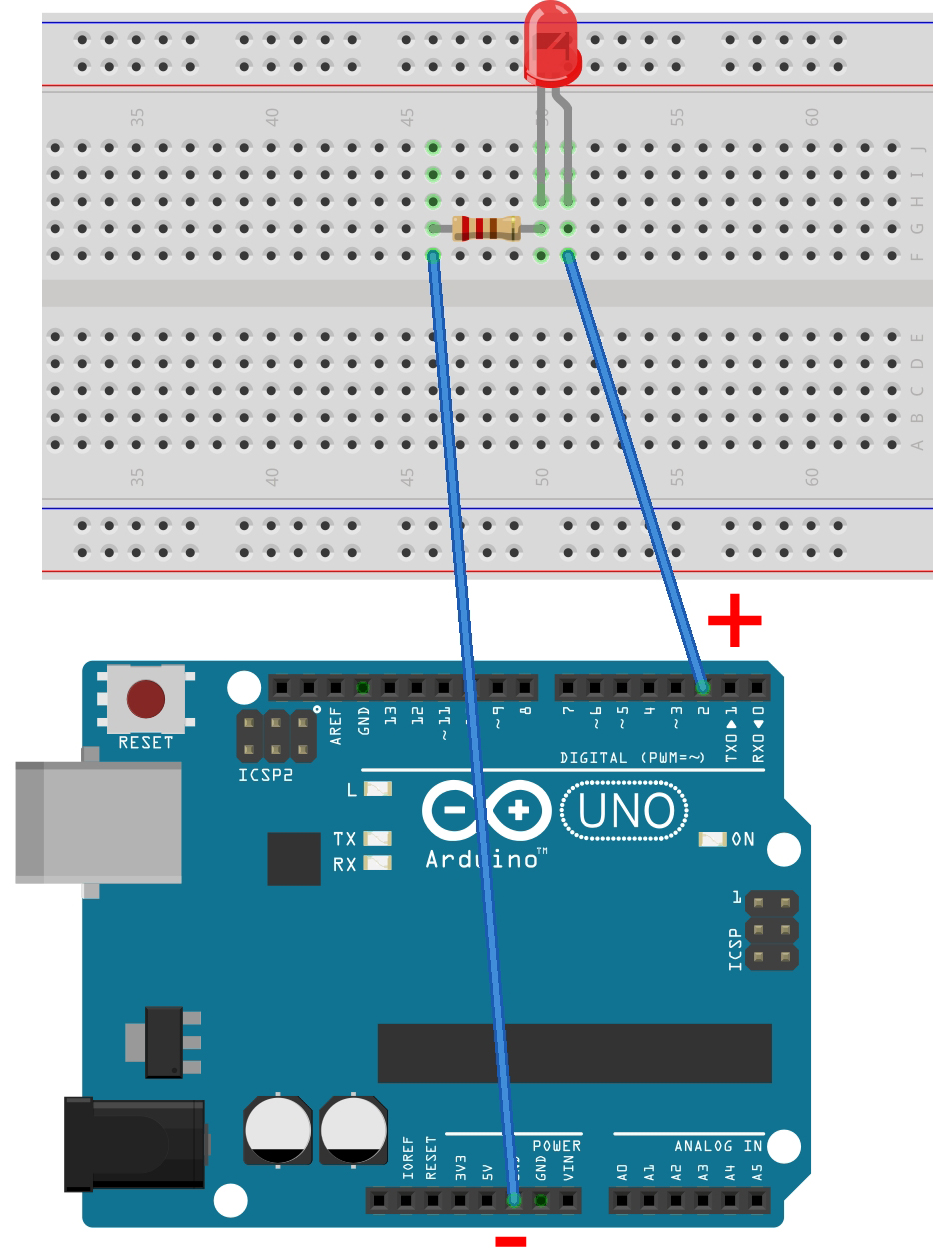

아두이노 디지탈핀(0번 ~ 13번)은 5V 건전지의 +극과 같은 역할을 합니다. 전기가 +에서 나와서 LED의 한쪽 다리로 흘러서 다른 한쪽 다리로 나온후 저항을 통과하여 다시 아두이노의 - (GND)로 흘러들어 갑니다. 이렇게 +에서 나와서 -로 흘러들어갈 때 중간에 끊어진 부분 없이 연결되어 있습니다.
